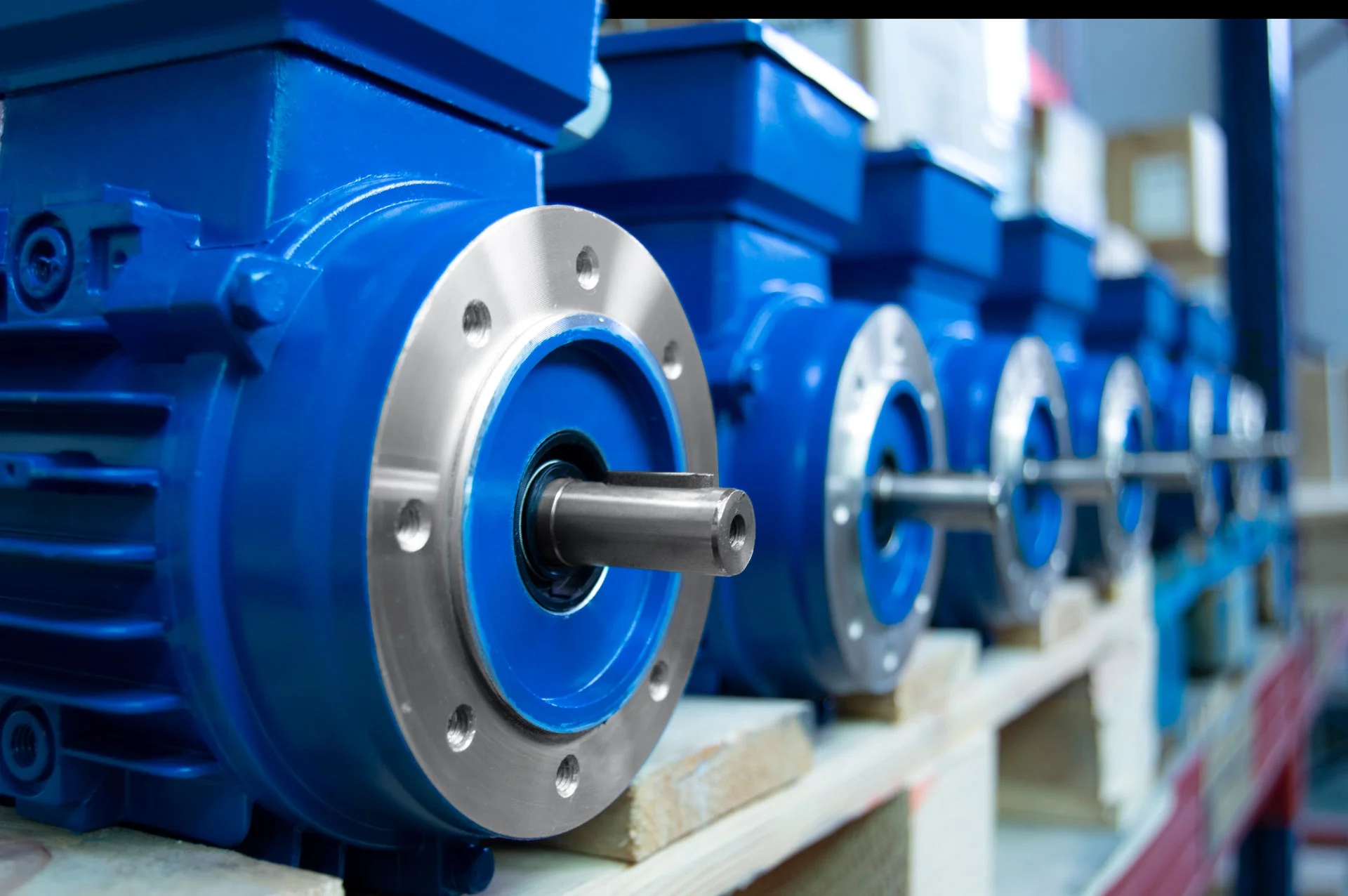

Cuando un motor trifásico pierde una fase, las fases restantes dejan de trabajar en condiciones equilibradas. Si el motor continúa funcionando, aumenta el estrés térmico, puede disminuir su capacidad para entregar torque y terminar dañando sus devanados. La protección adecuada debe detectar la anomalía y desconectar el motor antes de que el daño avance.
¿Por qué el motor puede seguir funcionando?
En condiciones normales, las tres fases producen un campo magnético giratorio equilibrado que permite operar el motor correctamente.
Si una fase desaparece mientras el motor ya está funcionando, la inercia del rotor y la alimentación restante pueden permitir que continúe girando.
Desde afuera puede parecer que sigue trabajando. El problema es que eléctricamente ya no está en una condición normal.
Por qué una pérdida de fase puede terminar quemando el motor
El problema principal es el aumento de temperatura. Cuando las fases dejan de trabajar de manera equilibrada, cambia la distribución de corriente y aumenta el estrés térmico sobre el motor.
Los devanados están recubiertos por materiales aislantes que deben mantenerse dentro de determinados límites térmicos. Si la condición anormal permanece durante suficiente tiempo, ese aislamiento puede deteriorarse progresivamente.
¿Qué puede provocar una pérdida de fase?
El origen de la falla no necesariamente está dentro del motor. Puede aparecer en cualquier punto de la alimentación.
- Fusible abierto.
- Conexiones de potencia flojas o deterioradas.
- Problemas en contactores o conexiones del tablero.
- Interrupciones en uno de los conductores de alimentación.
- Anomalías de la red eléctrica.
No necesariamente.
La protección contra sobrecorriente y cortocircuito es indispensable, pero pérdida de fase, secuencia incorrecta, desbalance y anomalías de tensión son condiciones eléctricas diferentes.
Por eso existen dispositivos específicamente diseñados para supervisar redes trifásicas.
| Condición | Qué puede ocurrir | Supervisión requerida |
|---|---|---|
| Pérdida de una fase | Operación desbalanceada y calentamiento | Detección de ausencia de fase |
| Desbalance de fases | Corrientes y temperaturas desiguales | Supervisor de desbalance |
| Secuencia incorrecta | Sentido de giro incorrecto en algunas aplicaciones | Supervisor de secuencia |
| Alto o bajo voltaje | Operación fuera de condiciones adecuadas | Protección de voltaje |
| Sobrecorriente / cortocircuito | Daños eléctricos severos | Breaker, fusible o protección apropiada |
La protección correcta empieza antes del motor
En una instalación trifásica, la supervisión puede actuar antes de que la anomalía se convierta en una falla térmica del motor.
Un protector trifásico puede vigilar permanentemente la alimentación y actuar sobre el circuito de control cuando detecta una condición fuera de los parámetros definidos.
Protector Trifásico Digital 3 Fases D RST+N
Diseñado para supervisar la alimentación eléctrica de equipos trifásicos y actuar cuando aparecen condiciones que pueden comprometer la operación.
- Detección de ausencia de fase.
- Supervisión de alto y bajo voltaje.
- Supervisión de desbalance entre fases.
- Detección de secuencia incorrecta.
- Supervisión de condiciones de alimentación.
- Ciclo de espera antes de la reconexión.
Un detalle técnico importante
El protector trifásico no tiene como función alimentar directamente un motor industrial de gran potencia.
Su función es supervisar la red y utilizar su salida de control para actuar sobre elementos del sistema, como un contactor externo o una señal de parada, según el diseño de la instalación.
No se trata únicamente de motores aislados
La supervisión trifásica puede ser relevante en bombas, compresores, sistemas de refrigeración, HVAC, ascensores, transporte industrial y otras cargas donde una alimentación incorrecta puede afectar la continuidad de la operación.
Una línea completa de protección trifásica
No todas las instalaciones trabajan con el mismo voltaje, configuración o necesidad de supervisión.
Breakermatic dispone de diferentes referencias de protectores trifásicos para aplicaciones comerciales e industriales.
Explorar Protectores Trifásicos Breakermatic →
Detectar la falla cuesta menos que descubrirla en el motor
Una pérdida de fase puede comenzar con una falla relativamente pequeña y terminar comprometiendo uno de los componentes más importantes de una instalación.
Por eso la protección de motores no debería empezar cuando aparece olor a aislamiento quemado.
Debe empezar antes.
Fuentes técnicas
Preguntas frecuentes
¿Un motor trifásico puede seguir funcionando si pierde una fase?
Sí, puede continuar girando si la pérdida ocurre cuando el motor ya está en funcionamiento. Sin embargo, queda trabajando bajo una condición anormal que puede generar desbalance, calentamiento y deterioro progresivo.
¿Qué puede causar una pérdida de fase?
Entre las posibles causas están un fusible abierto, conexiones eléctricas defectuosas, fallas de conductores, problemas en dispositivos de maniobra o anomalías de la alimentación.
¿Un breaker convencional detecta pérdida de fase?
No debe asumirse que una protección contra sobrecorriente supervisa automáticamente pérdida de fase, secuencia, desbalance y condiciones de voltaje. Son funciones diferentes y pueden requerir dispositivos específicos.
¿Cómo se protege un motor contra pérdida de fase?
Mediante un sistema que supervise permanentemente las fases y pueda actuar sobre el circuito de control cuando detecte una condición anormal. La selección debe realizarse de acuerdo con el voltaje, configuración y características de la instalación.
